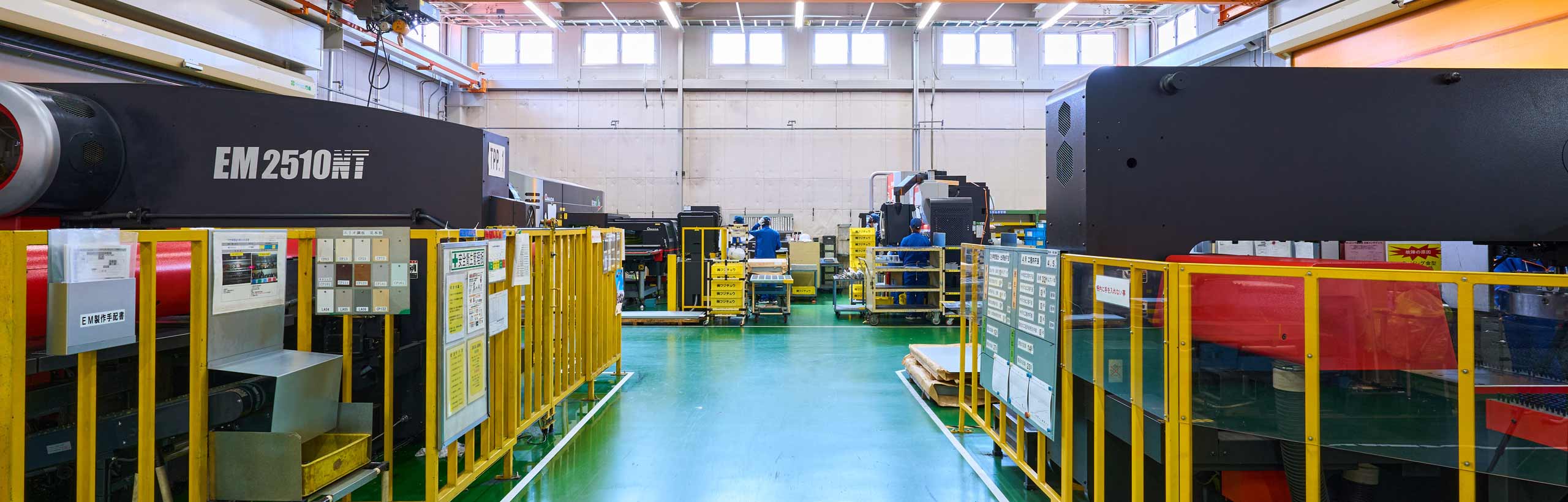

設備紹介

弊社では主にエレベーターの部分品を製造しています。
昇降路に使用されるフェッシャープレートやトーガードといった製品、マンションのエレベーターなどに設置されるトランクルーム、カゴ室や扉、三方枠などの部分品を製造しています。また意匠性の求められる戸当り目地なども製作しています。
主に薄板板金加工を得意としSECCからステンレスまで幅広い材料を加工しています。
自社だけでなく協力会社と共に生産活動をしておりメッキや塗装までの一括加工や短納期・突然の負荷増にも対応しています。
また最新の設備を積極的に導入し生産性の向上を図ると共に工場内のIT化も推進しており、平成28年には生産管理システムを導入して受注から出荷まで一気通貫で高効率化を図っております。
更に平成29年2月には新社屋が完成し、事務所、工場共に生産性の向上はもちろん快適な職場環境で作業ができるようになりました。

主要設備

Placeholder image
Placeholder image

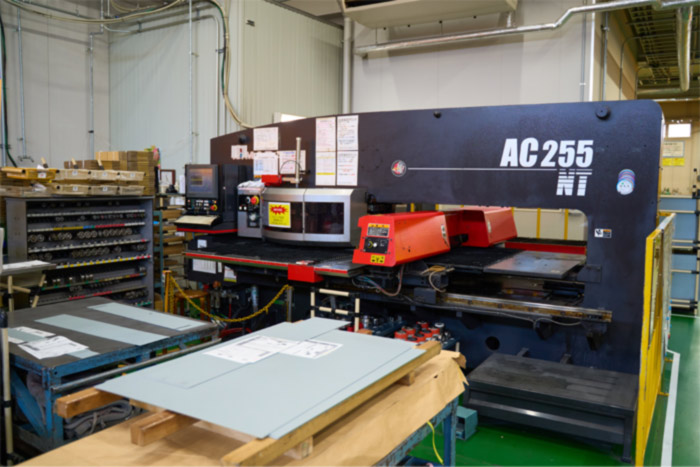

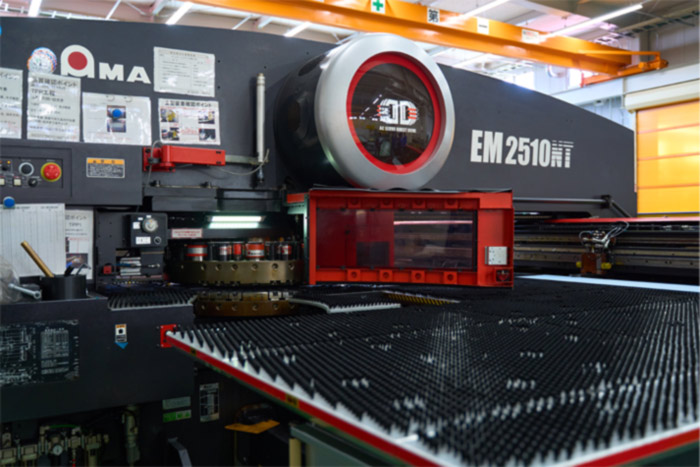

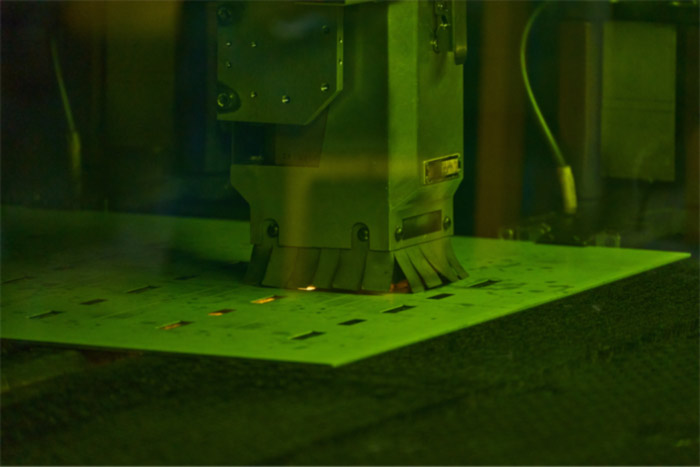

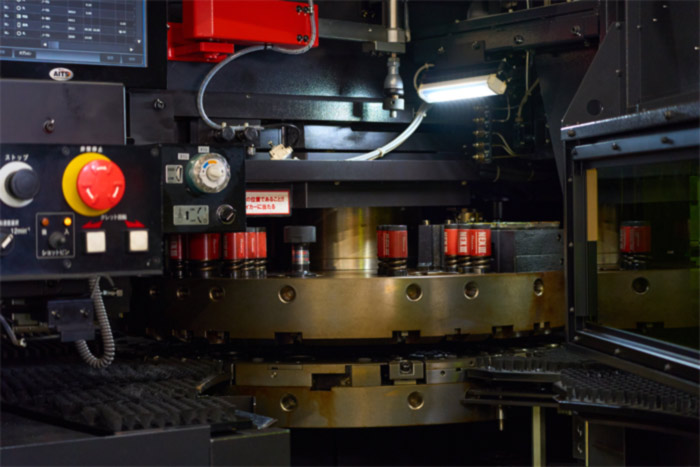

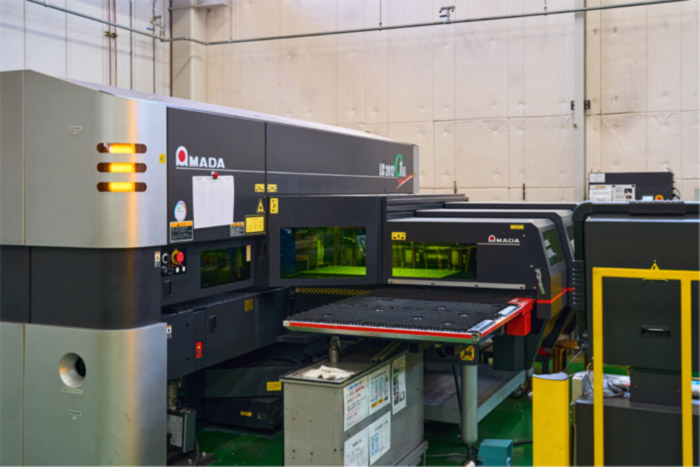

ターレットパンチプレスとは、形状の異なった多数の金型を円状の「タレット」とよばれる金型ホルダーに配置し、NC制御によって、任意の金型で材料(ワーク)の所定の位置に所定の打ち抜き、成形加工をおこなう機械です。
金型を連続して打ち抜く事で、材料を任意の形状に打ち抜くことが可能で多品種少量生産に適しています。

弊社ではアマダ社製のターレットパンチプレスを4台保有し、加工範囲やスピード、性能の異なる4台を製品に応じて使い分けています。
多くの種類の金型を保有しておりスピーディーかつ様々な形状の加工が可能です。
また金型のメンテナンス機械も設置して常に研磨を行っておりバリの少ない加工を実現しています。

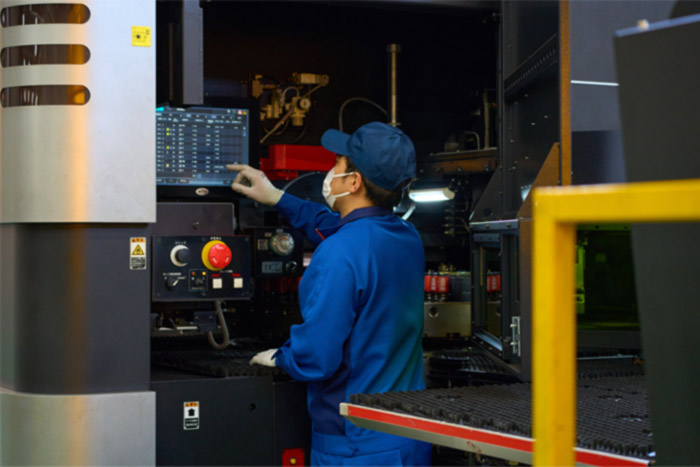

加工プログラムはネットワークでつながれた事務所のCAD/CAMで随時作成しており多品種少量短納期生産に対応しております。

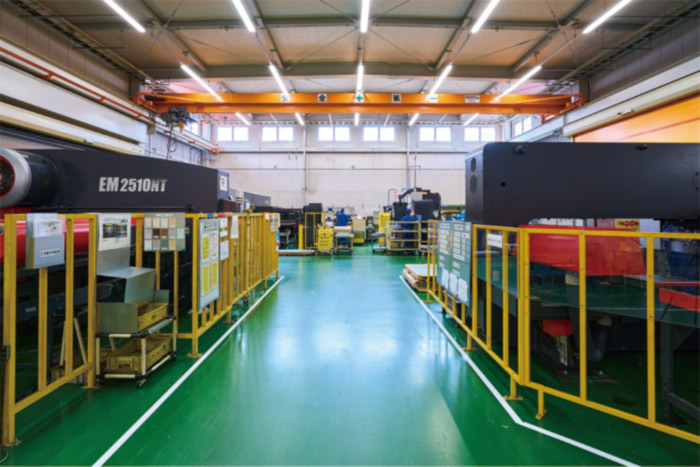

安全面では光学式の安全装置を採用したり、安全柵で機械を囲い作業者の安全を確保しています。
また騒音にも配慮し、防音材で機械を囲う対策も実施しており、作業環境の向上や近隣への配慮も行っております。

Placeholder image
Placeholder image

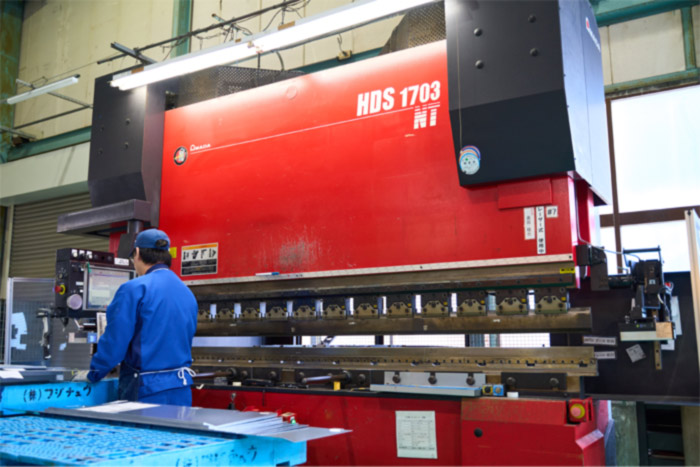

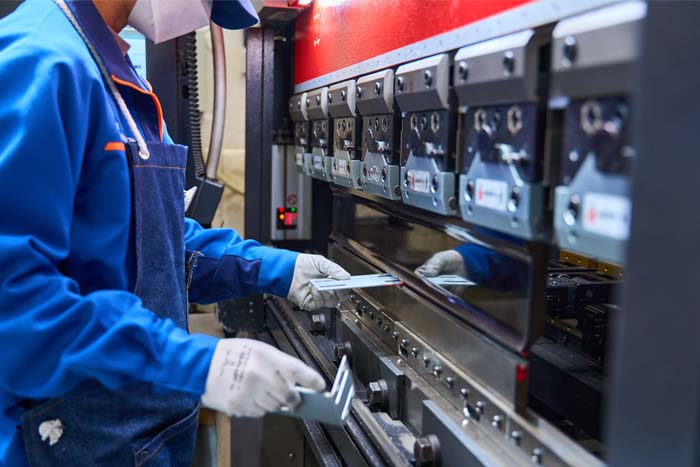

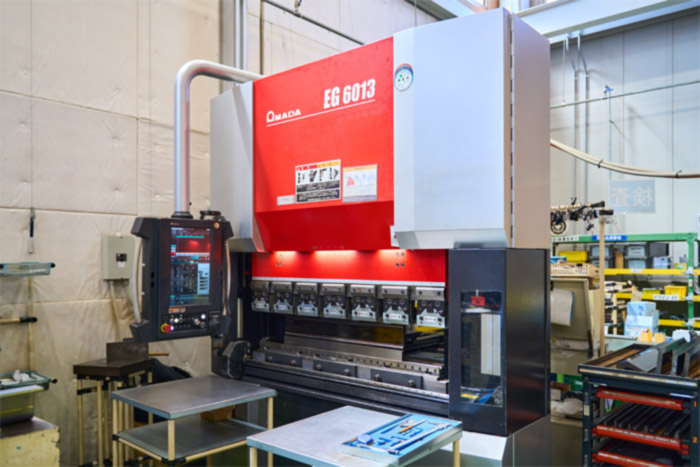

プレスブレーキとは主に板材などの曲げ加工に用いられる機械です。
弊社ではアマダ社製と関西鐡工製のプレスブレーキを合計9台所有しており様々な曲げ加工を行うことができます。
駆動方式では、油圧式4台、サーボモーター式2台、機械式3台と各種取り揃えており製品により使い分けています。

アマダ社製のプレスブレーキは下死点や負荷加重を自在に制御できる特徴があり多品種少量生産に適しています。
加工データもCADデータを使用して加工しています。
また角度センサーを装備し角度を測定しながら曲げ加工を行い正確な加工と試し曲げレスも実現しています。
金型交換も容易で短時間で行うことができる為、段取り時間の短縮にも貢献しております。

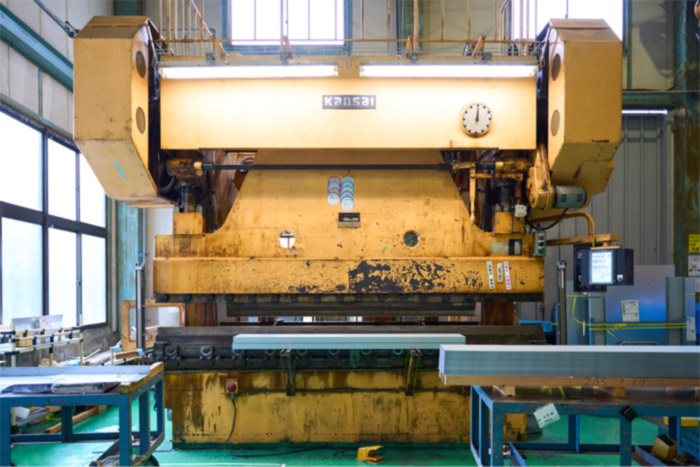

関西鐡工製のプレスブレーキは下死点調整が難く、段取り時間は非常にかかるがまさに「メカ」であり一度段取りを決めてしまえば抜群の安定感とスピードを誇ります。
また機械の剛性も非常に高く定期的なメンテナンスを行えば機械寿命も長くとても優れた機械です。
パワーもあり製品の内曲げR0のボトミング加工ができるのは大きな特徴であり、意匠性の高い製品の非常にシャープなエッジを実現します。

全ての機械に安全装置を設置しております。最新の「ブロックレーザー式安全装置」も導入しており作業者の安全を確保しています。

設備一覧

品名 ton数 メーカー

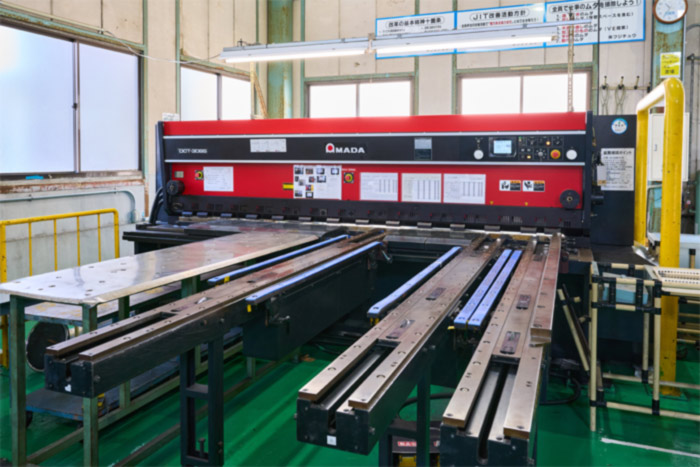

NCシャー DCT2545
4.5t x 2545
(株)アマダ
NCシャー DCT1265 6.5t x 1265 (株)アマダ
ターレットパンチプレス EM2510 6.5t x 1265 (株)アマダ
ターレットパンチプレス AC255NT 20t 1270 x 2500 (株)アマダ
ターレットパンチプレス VP255NT 20t 1270 x 1270 (株)アマダ
ターレットパンチプレス AE255NT 20t 1270 x 1270 (株)アマダ
プレスブレーキ SPH30 30t
(株)アマダ
プレスブレーキ FMB5613 56t x 1300 (株)アマダ
プレスブレーキ FMB5613 56t x 1300 (株)アマダ
プレスブレーキ HDS8025 80t x 2570 (株)アマダ
プレスブレーキ FBD III 1025 100t x 2570
(株)アマダ
プレスブレーキ HDS1703
170t x 3110 (株)アマダ
プレスブレーキ 120t x 2500 関西鉄工
プレスブレーキ 200t x 3100 関西鉄工
プレスブレーキ 200t x 2500 関西鉄工

品名 台数
セットプレス
2台
パワープレス 60t 1台
コーナーシャー 1台
スポット溶接機 5台
半自動溶接機 5台
自動プログラミング装置(CAD/CAM) 2台
3D CAD 1台
自動ベンディングプログラム装置 1台
ヘガープレス(カシメ機) 1台
